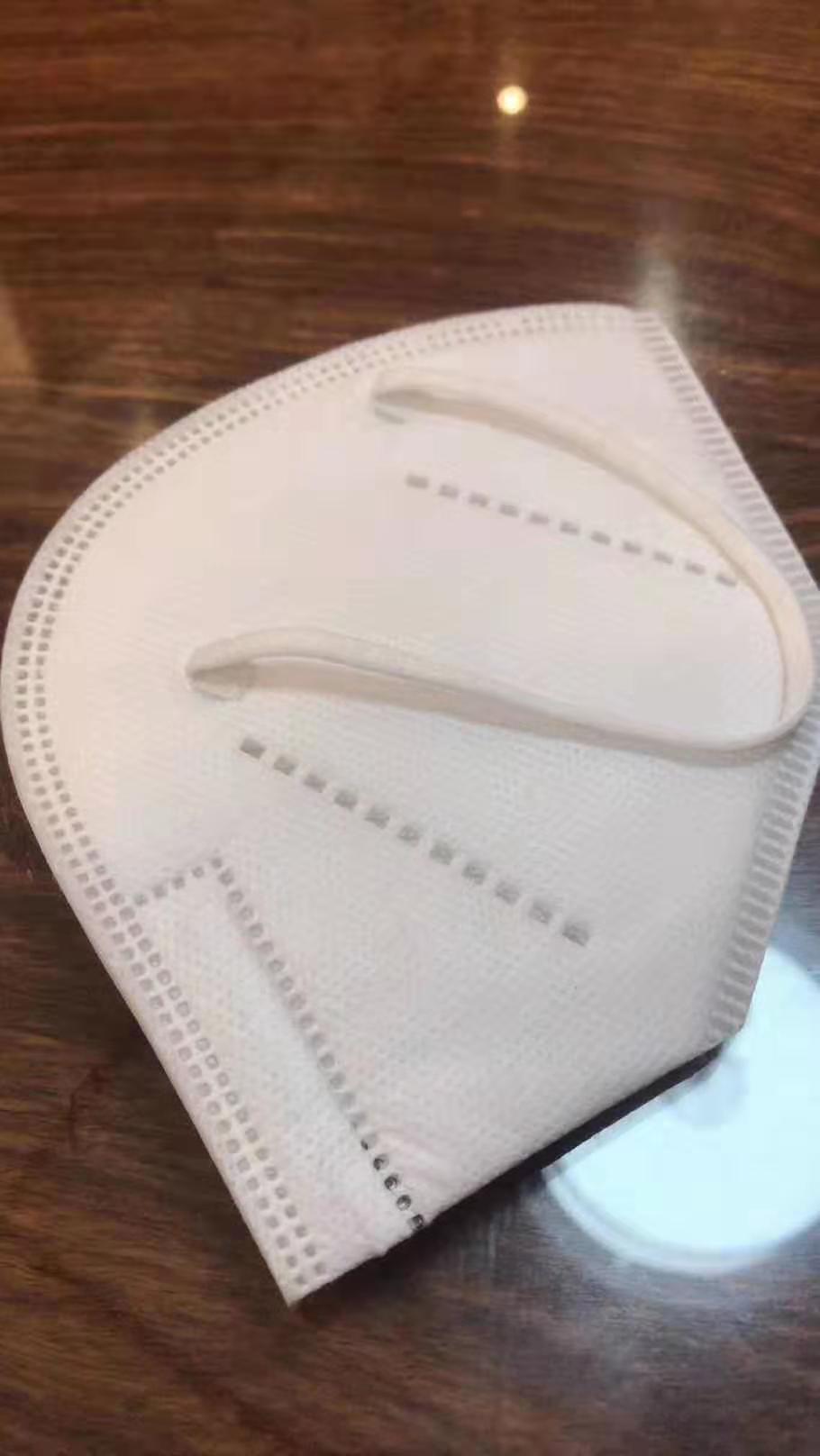

单元

类别

序号

要求内容

设备整体

基础要求

1

节拍：25-32pcs/min

2

设备整体工程良品达标率＞99%

3

电源：单相220V，50Hz

4

总体气压：0.5～0.6MPa

5

设备总体尺寸：约长4600mmX宽1000mmX高1700mm

6

设备运作界面高度≤760mm

7

各单元，零件表面处理，布线方式，标识统一

8

各单元，伺服电机统一采用台达品牌

9

PLC:信捷&三菱；触摸屏：信捷

10

气动元件：亚德客，星辰，SMC

供料

功能要求

1

布供料料，缺料停机

2

布料料架单独，可移动，工作中无颤动

3

布料供料机械式纠偏功能

超声波焊接

功能要求

1

有音波过载提示功能

2

焊头材质有加硬处理

3

低噪音频段（20KHZ,35KHZ）

4

负载电流波动不超过5%，振幅波动不超过8%。

5

根据不同材质，焊接拉力测试合格。

裁剪（断）

功能要求

1

刀片磨损更换见易损件清单，

2

无废料

3

有安全防护标识及挡板。

4

可快速更换（操作技工5-10分钟可完成）

架台

要求

1

40X40方通烤漆&铝型材

2

主支撑板厚度≥10mm

3

表面处理：铝件喷砂阳极氧化；钢构件表面镀铬

4

机台之间刚性连接

气路

主气路

1

主气路气管≥ф12mm

气管

2

气管Ø6，黑色

气动元件

3

气缸及电磁阀：亚德客，星辰，SMC

三联件

4

主气路设置三联件要带气压表，带断气、泄气开关

标识

5

每一根气管要求做标识，能明示每一个标识对应的作用，气缸，电磁阀，每一个单元做标识，有安全隐患要贴警示标识。

拖链

6

满载时截面空间不能超过 2/3

电源

使用电压

1

单相 AC220V 50Hz；直流电源使用 24V

电线及标识

直流
24V 电
线颜色
及标识

1

直流控制回路，PLC 输入输出使用蓝色电线；直流 24V 正极使用棕色套码标识为"24V",负极套码标识为"0V"。

交流
220V 电
线颜色
及标识

2

交流 220V 控制回路；火线使用红色套码标识为"L",零线使用黑色套码标识为"N"；地线使用黄绿色套码标识为"G"。

电线标识

3

例如:感应器的电线从电箱一引出，对应的编号为 “1（PLC
实际 I/O 编号）”即 1R35000。

电线固定

4

电线固定使用线码及扎带方式

电箱

要求

1

具有漏电，短路，过载保护功能，品牌：正泰

2

主电源和会受干扰的元器件要有噪音滤波器。

3

接地：电箱的两扇门和保护接地电路应连接牢靠，没有意外松脱的危险。

4

电箱内部至少安装一个电源三角插座。

5

散热风扇：进风与出风各一个，带灰尘过滤网型

程序

控制程序

1

各段的控制程序要求一致。运行要有联动、单动、紧急停止等程序。

人机画面

2

显示：时钟，日期，生产数量，

程序架构

3

简单梯形图方式，要求简洁，软元件明确注释。

介面设计

4

人机界面，画面的样式，按钮的尺寸和布局要求一致、对齐

启动、停止、
复位

5

各单元可以单独启动和停止，也可以一起启动和停止；启动条件满足的方可启动，如没满足条件的不能启动，并提示原因

报警

6

报警记录画面以记录形式保存（2 天），其他页面下方滚动显示当前的报警内容

急停

7

按下急停按钮，设备以合适的方式停机，而不产生风险，复
位后，各部件不能动作，必须手动按其他开关复位。

停止

8

按下停止按钮，设备以合适的方式停机，不能因为按了停止
而导致产品的不良，再按启动按钮，设备接着顺序继续运 行。

三色灯

9

绿灯：自动运行中绿灯常亮，按下停止但设备并未停止绿灯
闪亮；红灯/蜂鸣器：设备故障，生产品质异常常亮；黄灯：
设备准备就绪 常亮
